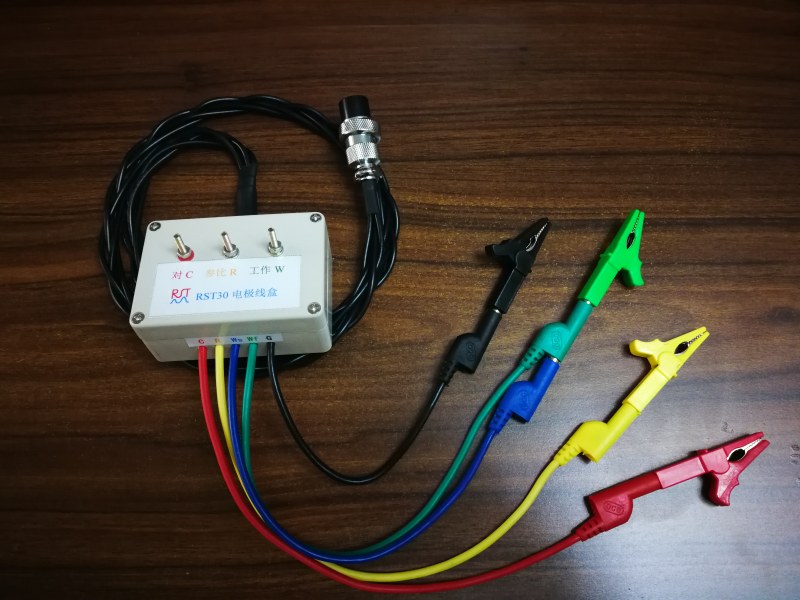

RST電極線由四根信號線（C、R、Ws、Wf）及一根地線組成，俗稱四線制。
RST電極線名稱及連接方法表
RST 電 極 線 | 縮寫 | C | R | Ws | Wf | G | 體系特點 |
英文名 | Counter Electrode | Reference Electrode | Work Sense Electrode | Work Force Electrode | Ground
|
| |
中文名 | 對電極 電流驅動線 | 參比電極 電壓傳感線 | 工作電極 電壓傳感線 | 工作電極 電流驅動及檢測線 | 屏蔽 接地線 | ||
顏色 | 紅● | 黃● | 藍● | 綠● | 黑● | ||
四線二電極體系 （C、R、Ws、Wf） | C連接負極本體 | R連接負極本體 | Ws連接正極本體 | Wf連接正極本體 | G懸空不接
| 大電流低阻抗全電池。研究二個電極及電解液的綜合特性。 | |
常用二電極體系 （CR、WsWf） | C與R并接后連接負極 | Ws與Wf并接后連接正極 | （a）G懸空不接 （b）G連接屏蔽箱 | 全電池。研究二個電極及電解液的綜合特性。 | |||
測電壓二電極體系 （CR、G） | C與R并接后連接負極 | Ws與Wf并接 懸空不接電極 | G連接正極 | 高阻電位計，采集電位時間曲線。 | |||
測電流二電極體系 （WsWf、G） | C與R并接 懸空不接電極 | Ws與Wf并接后連接正極 | G連接負極 | 零阻電流計，采集電流時間曲線。 | |||
常用三電極體系 （C、R、W） | C連接對電極 | R連接參比電極 | Ws與Wf并接后連接工作電極 | （a）G懸空不接 （b）G連接屏蔽箱 | 研究工作電極及電解液的特性，排除對電極特性。 | ||
電偶三電極體系 （R、W1、W2） | C懸空不接電極 | R連接參比電極 | Ws與Wf并接后連接第一工作電極 | G連接第二工作電極 | 研究二個工作電極間的電偶電流及電位。 | ||
四線四電極體系 （C、R、Ws、Wf） | C連接電流驅動（-） | R連接電壓檢測（-） | Ws連接電壓檢測（+） | Wf連接電流驅動（+） | （a）G懸空不接 （b）G連接屏蔽箱 | 以四探針模式，精確測定材料電阻率。 | |
